    高亮顯示屏廠家解析液晶顯示屏LVDS接口的類型和特點

    發布時間:2020-12-14 閱讀量:

       液晶顯示屏接口中LVDS接口也是常見的一種通信接口,它的英文名稱叫做LowVoltageDifferentialSignaling,是一種低壓差分信號技術接口。它是美國NS公司(美國國家半導體公司)為克服以TTL電平方式傳輸寬帶高碼率數據時功耗大、EMI電磁干擾大等缺點而研制的一種數字視頻信號傳輸方式。

      液晶顯示屏接口中LVDS輸出接口利用非常低的電壓擺幅(約350mV)在兩條PCB走線或一對平衡電纜上通過差分進行數據的傳輸,即低壓差分信號傳輸。采用LVDS輸出接口,可以使得信號在差分PCB線或平衡電纜上以幾百M(fèi)bit/s的速率傳輸,由于采用低壓和低電流驅動方式,因此,實現了低噪聲和低功耗。目前,LVDS輸出接口在17in及以上液晶顯示器中得到了廣泛的應用。

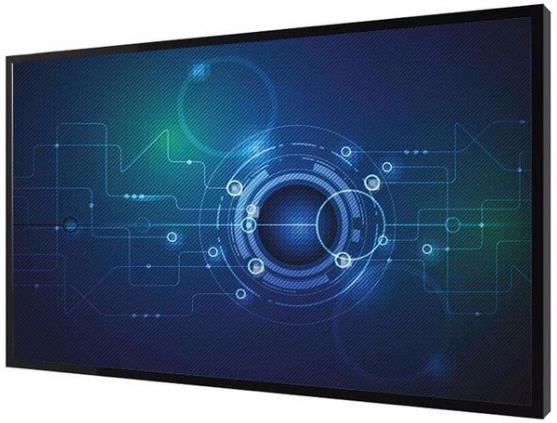

    高亮顯示屏

      液晶顯示屏接口LVDS輸出接口也分為以下四種類型:

      (l)單路6位LVDS輸出接口

       這種接口電路中,采用單路方式傳輸,每個基色信號采用6位數據,共18位RGB數據,因此,也稱18位或18bitLVDS接口。此,也稱18位或18bitLVDS接口。

      (2)雙路6位LVDS輸出接口

       這種接口電路中,采用雙路方式傳輸,每個基色信號采用6位數據,其中奇路數據為18位,偶路數據為18位,共36位RGB數據,因此,也稱36位或36bitLVDS接口。

      (3)單路8位1TL輸出接口

       這種接口電路中,采用單路方式傳輸,每個基色信號采用8位數據,共24位RGB數據,因此,也稱24位或24bitLVDS接口。

      (4)雙路8位1TL輸出位接口

       這種接口電路中,采用雙路方式傳輸,每個基色信號采用8位數據,其中奇路數據為24位,偶路數據為24位,共48位RGB數據,因此,也稱48位或48bitLVDS接口。
