    圖文詳解高亮液晶屏LVDS屏線

    發布時間:2019-11-29 閱讀量:

      高亮液晶屏是一個新興產品,廠家和用戶之間因溝通不全面,或者因操作人員不專業,不了解戶外高亮屏線特性,導致燒屏,導致糾紛,合作也不愉快。小編從專業角度圖文詳解高亮液晶屏LVDS屏線

      1、此資料是部分顯示屏所使用的LVDS線匯總表,其中對LVDS接口插座、特征、編碼等作了介紹。如果這些顯示屏的LVDS線損壞,可供參考;

      2、由于1920X1080高清屏對應的數字板LVDS接口電路標準化較統一,可考慮通過更換LVDS線,對高清屏代用表中LVDS插座及排序不同的屏進行代用;

      3、由于非1920X1080顯示屏對應的數字板LVDS接口電路標準化不統一,如果代用屏的機芯與被代用屏的機芯相同,則可考慮通過更改LVDS線,對標清屏代用表中LVDS插座及排序不同的屏進行代用;如果代用屏的機芯與被代用屏的機芯不同,則不能通過更改LVDS線,對這些屏進行代用。

      4、此資料匯總可能會有不準確之處,供大家參考,并請大家指出錯誤之處,謝謝!

      一、26寸以下(含26寸部分屏和三星2010年后32寸屏)

      參數:

      1366*768

      60Hz

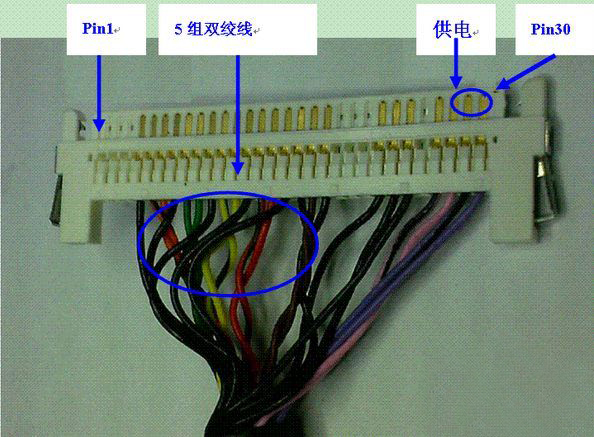

      端子:FI-X30S1

      特征:LVDS Pin 30,29,28供電 2、5組LVDS數據雙絞線

      材料:A46-BB40DL-SSXH1G400 該接口適用于26寸以下(含26寸部分屏、2010年后三星32寸HD屏)分辨率為HD(1366*768) 的屏

      參數:

      1440*900

      60Hz

      1680*1050

      60Hz

      1920*1080

      60Hz

      端子:FI-X30S

      特征:1、LVDS Pin 30,29,28供電 2、10組LVDS數據雙絞線

      典型和材料號:46-AB250L-CM0C1G

      長度:250

      該接口適用于26寸以下(含26寸部分屏),除分辨率1366*768外的屏

      二、26寸以上(含26寸部分屏)

      參數:1366*768 60Hz

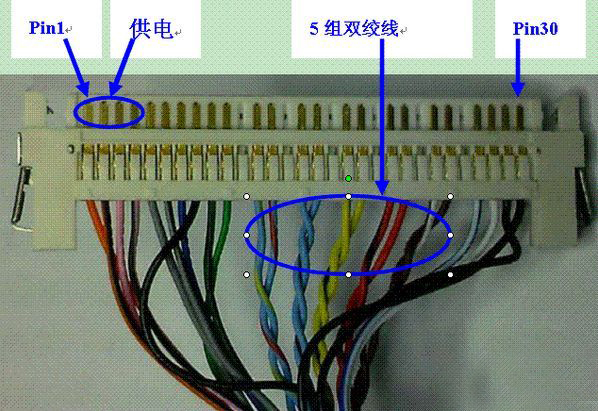

      端子:FI-X30S

      1、LVDS Pin1--4 供電 2、5組LVDS數據雙絞線

      46-AB45DL-LGXJ1G

      長度:450

      備注:該接口適用于26寸以上(含26寸部分屏)分辨率為HD即1366*768 的屏,主要使用于除三星屏外的其他廠家的高亮工業液晶屏,如LG,AUO,CMO,Sharp等,

      參數:1366*768 60Hz

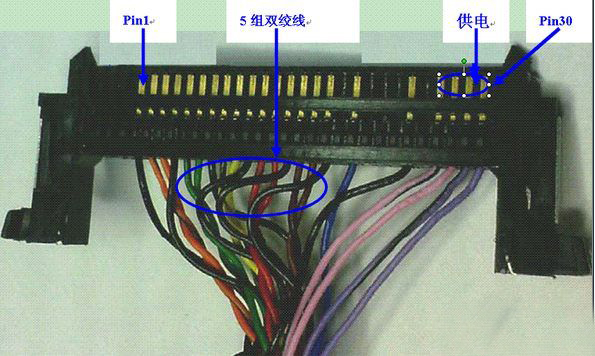

      端子:FI-E30S

      特征1、LVDS Pin28--30 供電

      2、5組LVDS數據雙絞線

      材料:46-BB350B-SS5H1G

      長度:350

      備注:該接口適用于32寸以上分辨率(1366*768)三星舊型號屏,如三星32寸SS5;2010年后HD屏不再使用該接口

      參數:1920*1080 60Hz

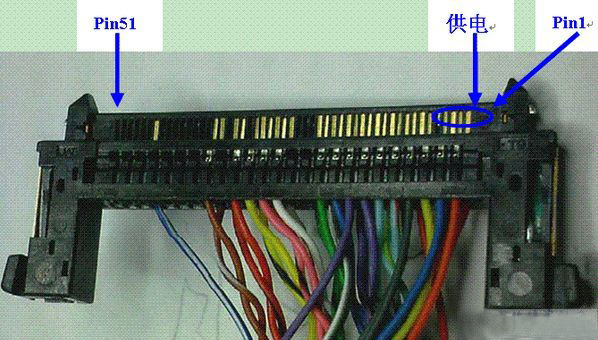

      端子:FI-RE51

      特征:1、LVDS Pin1--4 供電

      材料: 46-FB40HL-SS9M1G

      長度:400

      備注:該接口適用于分辨率(1920*1080)三星屏,其他廠家panel 參考選用。

      參數:1920*1080 60Hz

      端子:FI-RE51

      特征:1、LVDS Pin48--51 供電

      材料型號:46-FB55FL-LG1S1G

      長度:550

      備注:該接口適用于分辨率(1920*1080)LG屏,其他廠家panel 參考選用,大部分AUO屏是此類型

      三、120Hz屏LVDS接口定義說明

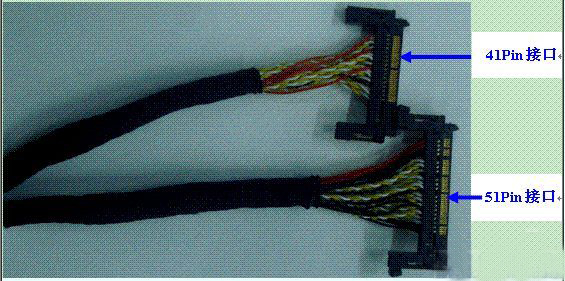

      1、120Hz屏不分尺寸大小,需配置2條LVDS連接線 1條51pin,1條41 pin,如右圖;

      2、120Hz屏線有兩種類型G和H: G:Pin1--4 供電,主要適用于三星,CMO等其他廠 家參考使用

      H:Pin48--51供電,主要適用于LG、AUO等其他廠家參考使用

      參數:

      1920*1080 120Hz

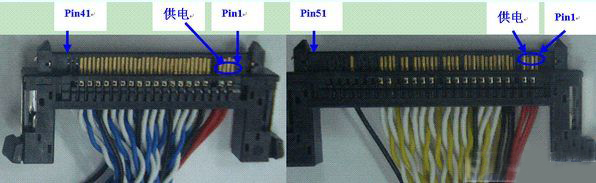

      端子:FI-R51HL FI-R41HL

      特征:LVDS Pin1--4 供電

      材料:46-FB055L-SSXS1G

      長度550

      該接口主要適用于三星,CMO等其他廠家參考使用;2根線并成一根線,

      參數:1920*1080 120Hz

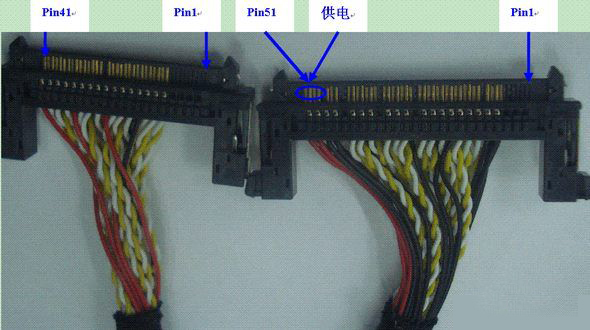

      端子:FI-R51HL

      FI-R41HL

      特征:LVDS Pin48--51供電

      材料

      46-FB55FL-LG1S1G

      長度:550

      備注:該接口主要適用于LG,AUO等其他廠家可供參考使用;

      美景視專業生產高亮液晶屏11年,后期小編將不斷為大家更新戶外高亮屏專業知識,同大家一起進步
